Desplome en L12, por falla estructural, dice dictamen

Metrópoli 17/06/2021 01:32 Salvador Corona Actualizada 09:47
Guardando favorito...

Empresa DNV detecta seis deficiencias en construcción de Línea Dorada; destaca soldaduras mal ejecutadas, falta de pernos, distintos tipos de concreto y escasa supervisión

Ver documento completo del dictamen

El desplome de una trabe entre las estaciones Tezonco y Olivos de la Línea 12 del Sistema de Transporte Colectivo (STC) Metro, que provocó la muerte de 26 personas y 100 heridos, se debió a una falla estructural por seis deficiencias en el proceso de construcción, de acuerdo con el primer dictamen preliminar que presentó la empresa noruega DNV.

El peritaje detectó fallas en procesos de soldadura de los pernos Nelson; porosidad y falta de fusión en la unión perno-trabe; falta de pernos en las trabes que conforman el conjunto del puente de la Línea Dorada.

01 En la trabe sur del lado oriente, los expertos encontraron una inconsistencia en cuanto al número de pernos. La primera imagen tiene la totalidad y en la segunda se denota la ausencia. Este fue uno de los hallazgos más importantes que reveló la empresa DNV.

También el uso de diferentes tipos de concreto en la tableta, así como soldaduras no concluidas o mal ejecutadas y la falta de supervisión y control dimensional en soldaduras de filete.

También lee: Gráfico. El peritaje del colapso de la Línea 12, fase 1

“Estamos entregando el primer reporte de tres fases que describen las acciones de nuestros expertos. Es el reporte preliminar, todavía no hay resultados finales”, manifestó el director General de DNV México, Eckhard Hinrichsen, quien adelantó que la etapa dos del reporte se entregará el 14 de julio y la tres será el 30 de agosto.

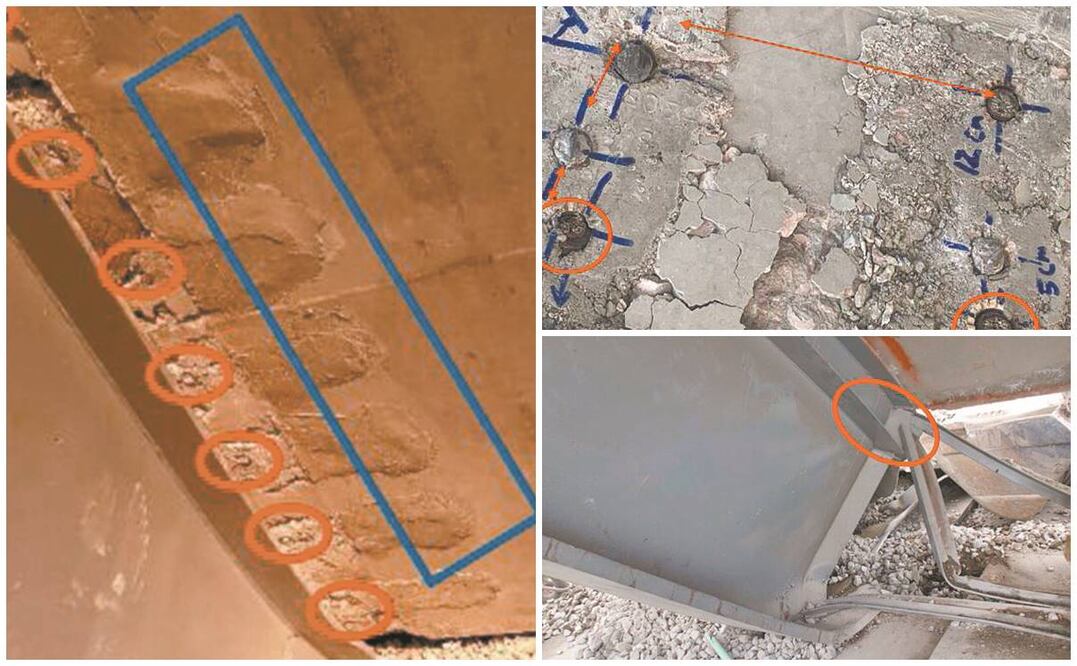

02 Los círculos resaltan la ubicación de tornillos y el rectángulo muestra la presencia de un concreto diferente al prefabricado.


El resultado del análisis, leído por el secretario de Obras y Servicios, Jesús Esteva, concluyó que esas seis fallas provocaron la deformación de las trabes del lado poniente en secciones T-1, T-7 y T-6, sobre patines y almas que las conforman, así como roturas en almas de las trabes T-1 y T-7 del lado poniente, con sistemas de contraventeo (perfiles de ángulo) y sus placas de conexión.

También lee: Desconfían usuarios de mejoras en la Línea Dorada

Los especialistas evidenciaron que el número de pernos —los cuales tienen la función de anclarse a una pieza base— encontrados en la trabe colapsada no coincidían con los indicados en los planos del diseño original.

Además, observaron soldaduras no concluidas en la trabe de la bifurcación, así como rotura total de una soldadura en la trabe puente, denotando la inclusión de un material ajeno [varilla].

03 En esta imagen se muestran los pernos donde aún quedan remanentes de la protección de cerámica para la unión entre perno y viga. Los pernos no tienen distancia equidistante. Se incumplió el diseño.


“Al parecer esta unión fue realizada en sitio y quizás después de un ajuste en sus dimensiones, para su montaje final, denotando deficiencias en la preparación y ejecución de la soldadura”, indica el documento.

“Se observa un desplazamiento de las trabes, el cual permitió observar concretos diferentes y algunos de los pernos desoldados de las trabes, estos pernos denotan una deficiencia en el proceso de soldadura aplicado”.

También lee: Indaguen mantenimiento: Ebrard; que no haya tintes políticos: Mancera

El dictamen de DNV detalla que operativamente la Línea 12 venía trabajando en condiciones normales, de acuerdo con sus protocolos o programas de traslados y como parte de sus actividades preventivas, se cuenta con las evaluaciones de condición de ruedas metálicas.

Los componentes de las vías, rieles, gabinetes y motores de interruptores observaron condiciones normales, cumpliendo con los protocolos de mantenimiento rutinario.

04 Se observaron fracturas en los elementos de los sistemas de contravento, con desprendimiento de material de los refuerzos.


Por lo anterior, la empresa está en proceso de revisión de la información complementaria, relacionada con posibles reparaciones y rehabilitaciones realizadas posteriores a la construcción, así como en la relacionada con el impacto de la operación cotidiana sobre la estructura.

También lee: Tras informe de L12, Grupo Carso pierde en la bolsa mexicana 3 mil 141 mdp

DNV llevó a cabo diversas entrevistas para recolectar información sobre la organización del Metro y el funcionamiento de la Línea 12, por ejemplo, a la Dirección de Ingeniería y Desarrollo Tecnológico, al Coordinador de Vías, así como al operador del convoy que se colapsó.

Líneas de investigación

DNV seguirá con las siguientes líneas de investigación: ¿El diseño ha sido apropiado para el sistema de la L12? ¿Cumplieron los materiales de construcción con lo requerido por el diseño? ¿Cumplió la ejecución de la construcción con lo requerido por el diseño?

05 Los peritos evidenciaron que había soldaduras no concluidas en la trabe de la bifurcación y se permitió la inclusión de un material ajeno: una varilla a la mitad de la preparación de la junta.


Entre otros factores posiblemente contribuyentes: operación, reparaciones y rehabilitaciones para los otros informes.

La firma revisará los planos de construcción del tramo colapsado y realizará cálculos para determinar si hay discrepancias entre diseño y construcción, y sus posibles consecuencias.

También lee: El peritaje sobre la Línea 12 queda a deber

Supervisará las pruebas y análisis destructivos de las muestras de concreto y acero para confirmar el cumplimiento de la especificación de los materiales utilizados. Inspeccionará las pruebas y análisis destructivos en la posible falla principal, para determinar si hay evidencia que indique que se aplicó una condición de carga inusual al sistema, como lateral-torsional, que puede inducir el pandeo de las vigas.
